요즘 주식 시장이나 경제 뉴스를 보다 보면 HBM이라는 단어 정말 많이 들어보셨죠?
그리고 HBM을 이야기할 때 절대 빠지지 않고 마치 바늘과 실처럼 따라다니는 단어가 있습니다.
바로 오늘 우리가 파헤쳐 볼 ‘TSV 공정’입니다.
저도 처음 반도체 관련 주식에 투자를 시작했을 때 이런 전문 용어들이 너무 어렵게 느껴졌어요.
경제 기사를 읽어도 마치 외계어를 보는 것 같아서 투자 포인트를 잡기가 정말 막막했거든요.
핵심 문제 제기:
우리가 투자하는 기업이 도대체 어떤 기술을 가졌길래
주가가 오르는지 정확히 모른다면, 그것은 투자가 아니라 단순한 투기에 불과합니다.
하지만 걱정하지 마세요!
오늘 이 글을 끝까지 읽으시면,
아무리 문과 출신에 반도체 초보라고 하더라도 누군가에게 TSV가 뭔지 설명할 수 있게 되실 거예요.
그래서 오늘은 제가 직접 공부하고 깨달은 노하우로 이 복잡한 공정을 아주 쉽고 재밌게 풀어드릴게요.
자, 그럼 반도체 투자의 핵심 열쇠인 TSV 공정의 세계로 함께 떠나볼까요?
1. TSV 공정, 도대체 뜻이 뭘까요? (아파트 엘리베이터 비유)
가장 먼저 TSV가 무슨 뜻인지부터 알아야겠죠?
TSV는 ‘Through-Silicon Via’의 약자입니다.
우리말로 번역하면 ‘실리콘 관통 전극’이라고 해요.
말 그대로 반도체 칩(실리콘)에 미세한 구멍을 뚫어서 위아래 칩을 전극으로 연결하는 기술입니다.
조금 더 쉽게 아파트로 비유를 해볼까요?
과거의 반도체 패키징 기술인 ‘와이어 본딩’은 마치 아파트 건물 외벽에 계단을 설치해서
사람들이 오르내리게 하는 방식과 비슷했습니다.
하지만 당연히 밖으로 빙 돌아가야 하니까 속도도 느리고 효율이 떨어질 수밖에 없었죠.
그래서 등장한 혁신적인 기술이 바로 TSV입니다.
이것은 아파트 건물 내부에 초고속 엘리베이터를 설치해서 층과 층 사이를 곧바로 뚫어버린 거예요.
💡 TSV 핵심 포인트:
칩에 미세한 구멍을 뚫어 수직으로 연결!
데이터 이동 거리가 짧아져 속도는 압도적으로 빨라지고,
전력 소모는 획기적으로 줄어드는 마법의 기술입니다.
2. 왜 지금 TSV 공정이 난리일까? (HBM과의 운명적 만남)
그런데 왜 하필 최근 들어서 이 기술이 반도체 시장의 최대 화두로 떠오른 걸까요?
그 이유는 바로 AI(인공지능) 시대의 도래 때문입니다.
챗GPT 같은 인공지능은 어마어마하게 많은 데이터를 순식간에 처리하고 학습해야만 합니다.
그러다 보니 데이터를 저장하고 보내주는 메모리 반도체도 기존보다 훨씬 빠르고 성능이 좋아야 했어요.
그래서 탄생한 것이 바로 HBM(고대역폭 메모리)입니다.
HBM은 D램 칩을 여러 층으로 높게 쌓아 올려서 데이터가 지나가는 길을 엄청나게 넓힌 메모리입니다.
하지만 아파트를 높게 지어놓고 엘리베이터가 없으면 꼭대기 층까지 어떻게 올라갈 수 있을까요?
그래서 이 D램 칩들을 수직으로 뚫어서 연결해 주는 TSV 공정이 HBM 제조에 절대적으로 필요한 것입니다.
결론적으로 ‘TSV 없는 HBM은 앙꼬 없는 찐빵’과 같습니다.
3. TSV 공정, 어떻게 만들어질까? (핵심 4단계)
그렇다면 이렇게 얇고 미세한 반도체 칩에 어떻게 구멍을 뚫고 선을 연결하는지 궁금하시죠?
전문적인 내용을 최대한 쉽게 4단계로 요약해 드릴게요.
📌 TSV 제조 공정 4단계 완벽 정리

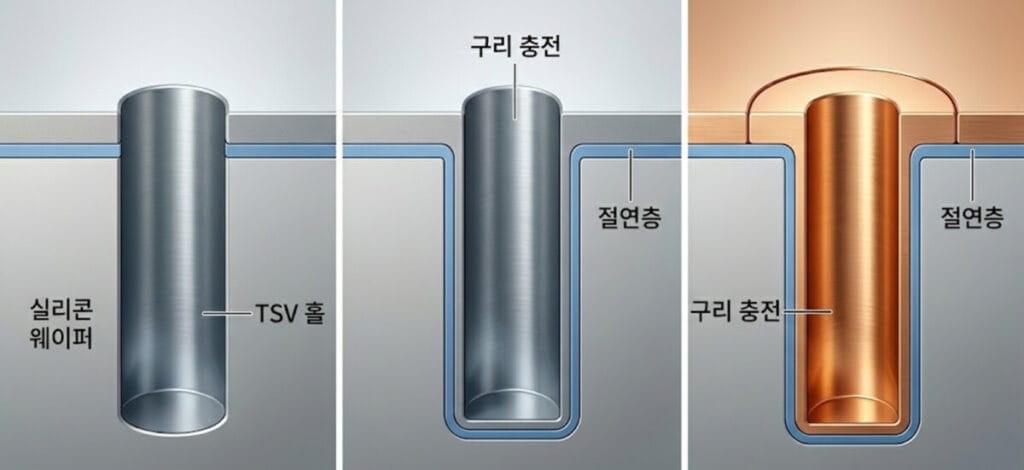

- 1단계 (Etching / 식각): 실리콘 웨이퍼에 머리카락 굵기보다 훨씬 얇은 미세한 구멍(Via)을 정밀하게 뚫습니다.
- 2단계 (Filling / 충전): 뚫어놓은 구멍 내부에 전기가 잘 통하도록 구리(Cu) 같은 전도성 물질을 꽉 채워 넣습니다.
- 3단계 (Thinning / 박형화): 웨이퍼 뒷면을 아주 얇게 갈아내서, 구멍 안에 채운 구리 기둥이 밖으로 노출되도록 만듭니다.
- 4단계 (Bonding / 접합): 이렇게 만들어진 칩들을 여러 층으로 쌓아 올리고, 열과 압력을 가해 단단하게 하나로 붙입니다.
이 과정은 말로는 쉬워 보이지만 현실은 매우 가혹합니다.
조금이라도 구멍이 어긋나거나 불순물이 들어가면 비싼 반도체 칩을 통째로 버려야 하거든요.
그래서 고도의 정밀한 어드밴스드 패키징 기술력을 갖춘 기업들만이 이 시장을 독식할 수 있는 구조입니다.
4. [추가 섹션] 기존 와이어 본딩과의 결정적 차이 비교
자, 여기서 조금 더 깊이 들어가 볼까요?
초보 투자자들이 가장 많이 헷갈려하시는 부분이 있어요.
“기존 방식이랑 도대체 얼마나 차이가 나길래 그래?”
그래서 한눈에 보기 쉽게 표로 정리를 해보았습니다.
| 비교 항목 | 와이어 본딩 (기존) | TSV 공정 (최신) |
|---|---|---|
| 연결 방식 | 칩 외부로 금선을 연결 | 칩 내부를 직접 관통 |
| 데이터 속도 | 상대적으로 느림 | 매우 빠름 (혁신적) |
| 전력 소모 | 높은 편 | 매우 낮음 (효율적) |
| 공정 난이도 | 낮음 (보편화됨) | 매우 높음 (초정밀 요구) |
표를 보시면 아시겠지만, 성능 면에서는 압도적입니다.
하지만 그만큼 기술적 난이도가 미친 듯이 높습니다.
수만 개의 미세한 구멍을 뚫고 완벽하게 이어붙이는 수율, 즉 양품의 비율을 높이는 것이 기업들의 핵심 과제죠.
5. 실전 투자 적용! 어떤 관련주를 봐야 할까?
지금까지 열심히 공부한 내용을 투자에 써먹어야겠죠?
TSV 공정이 중요해진다는 것은 명백한 사실입니다.
그렇다면 우리는 반도체 칩을 직접 만드는 대기업뿐만 아니라, 이 공정에 필요한 장비와 소재를 공급하는 기업들에
반드시 주목해야 합니다.
예를 들어, 구멍을 뚫는 식각 장비 기업, 구멍 내부를 채워주는 구리 도금 소재 기업, 칩을 정밀하게 붙여주는 본딩 장비 기업들이 있죠.
✅ 반도체 패키징 투자 전 필수 체크리스트
[ ] 해당 기업이 TSV 관련 직접적인 기술력을 보유했는가?
[ ] 삼성전자나 SK하이닉스 벤더(공급사)로 등록되어 있는가?
[ ] HBM 시장 성장에 따른 실질적인 매출 증대 효과가 있는가?
[ ] 어드밴스드 패키징 분야에 지속적인 R&D 투자를 하는가?
이런 기준으로 기업들을 선별해 나간다면, 남들보다 한발 앞서서 좋은 종목을 발굴하실 수 있을 거예요.
결론: 미래 반도체의 핵심, TSV를 기억하세요!
오늘은 HBM 반도체 패키징의 꽃이라고 불리는 TSV 공정의 뜻과 원리에 대해 꼼꼼히 알아보았습니다.
처음에는 낯설고 어려운 외계어처럼 느껴졌겠지만, 아파트 엘리베이터 비유를 떠올려보니 어떠신가요?
생각보다 개념 자체는 아주 명확하고 직관적이죠!
앞으로 인공지능 기술이 우리 삶에 깊숙이 들어올수록, 더 빠르고 똑똑한 메모리 반도체의 수요는 폭발할 것입니다.
그래서 이 실리콘 관통 전극 기술의 발전과관련 생태계의 확장은 선택이 아닌 필수적인 미래입니다.
오늘 제 글이 여러분의 반도체 투자 공부에 조금이나마 든든한 등대가 되었기를 진심으로 바랍니다.
만약 오늘 내용이 유익하셨다면 공감 버튼 꾹 눌러주시고, 궁금한 점이 있으시다면 언제든지 편하게 댓글 남겨주세요!
다음 시간에도 더 알차고 재미있는 반도체 이야기로 여러분들의 성공 투자를 돕기 위해 찾아오겠습니다.
